視覺檢測系統的常用LED光源按外型一般可分為以下10類:

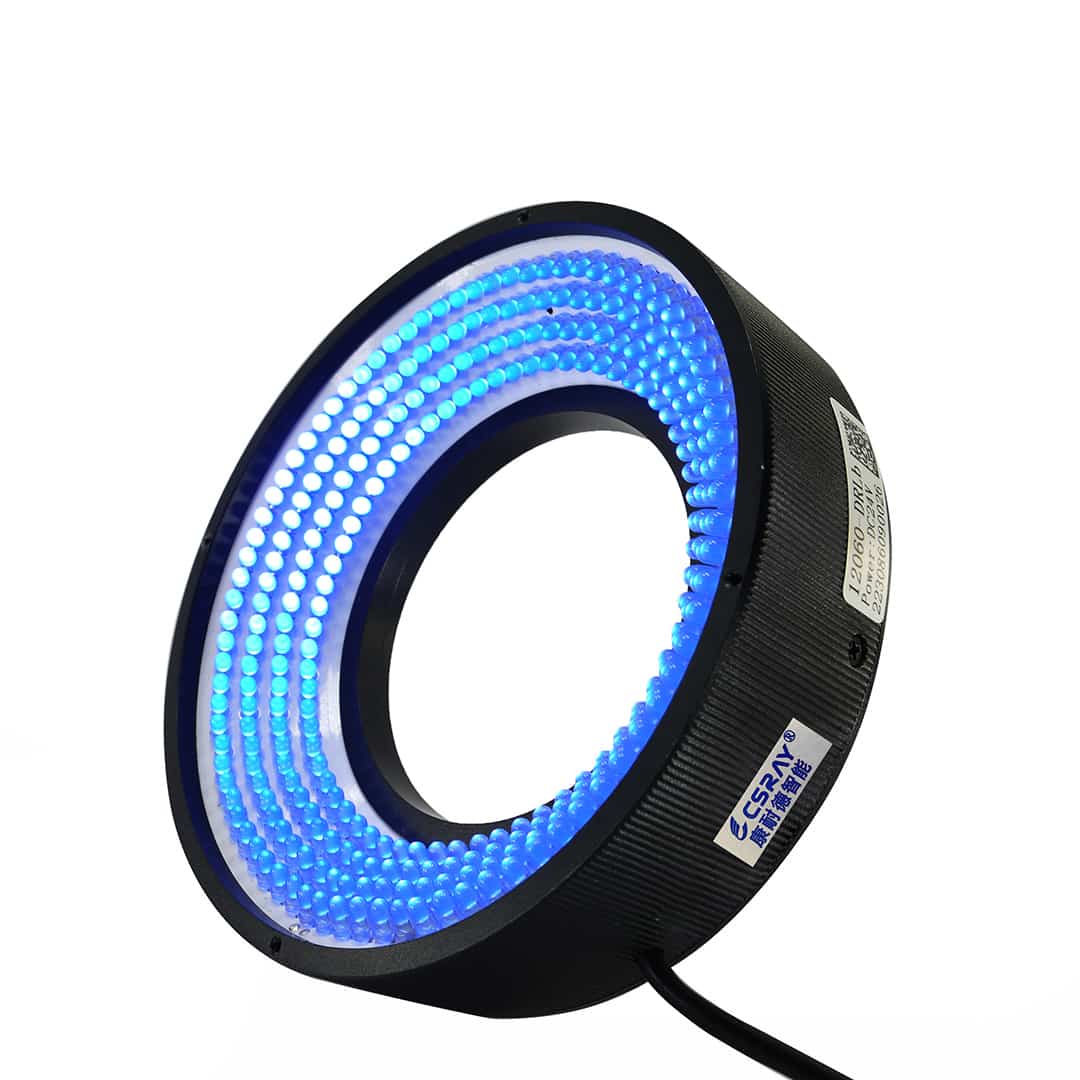

1、環形光源:環形光源提供不同光照角度、不同顏色組合,更能突顯物體的3d信息;密度高的LED陣列,高亮度;多種緊湊設計,節省安裝空間;解決對角光照陰影問題;可選裝漫射板導光,光束均衡分散。
應用領域:PCB基板視覺檢測,IC元件視覺檢測,顯微鏡照明,液晶校正,塑膠容器檢測,集成電路印字檢查。
2、背光源:用密度高的LED陣列面提供高強度led背光照明,能突顯物體。的外型輪廓線特點,特別適用于當做顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源,能調配出不同顏色,能夠滿足不同被測物多色需求。
應用領域:機械零件尺寸的測量,電子元件視覺檢測、IC的外型視覺檢測,膠片污點視覺檢測,透明物體劃痕視覺檢測等。
3、條形光源:條形光源是比較大方形結構被測物的首選光源;色彩可根據需求組合,自由組合;光照角度與安裝自由可調。
應用領域:金屬表面視覺檢查,圖像掃描,表面裂縫視覺檢測,LCD面板視覺檢測等。
4、同軸光源:同軸光源可以避免物體表面不平整引起的陰影,進而降低影響;部分采用分光鏡設計,降低光損耗,提高成像畫面清晰度,均衡光照物體表面。
應用領域:系列光源最適宜用于折射度極高的物體,如金屬、玻璃、膠片、晶片等表面的劃傷視覺檢測,芯片和硅晶片的破損視覺檢測,Mark點定位,包裝條碼識別。
5、AOI專用光源:不同角度的三色光照明,光照突顯焊錫3d信息;外加漫射板導光,降低反光;不同角度組合;
應用領域:用于電路板焊錫視覺檢測。
6、球積分光源:具有積分效果的半球面內部,均衡折射從底端360度釋放出的光束,使整個圖像的光照度非常均衡。
應用領域:合于曲面,表面凹凸,弧形表面檢測,或金屬、玻璃表面反光較強的物體表面視覺檢測。
7、線形光源:超高亮度,采用柱面透鏡聚光,適用于各種生產流水線連續檢測場合。
應用領域:陣相機照明專用,AOI專用。
8、點光源:大功率LED,體積小,發光強度高;光纖鹵素燈的替代品,特別適用于當做鏡頭的同軸光源等;高效散熱設備,大幅提高光源的使用期限。
應用領域:適用于遠心鏡頭使用,用于芯片視覺檢測,Mark點定位,晶片及液晶玻璃底基校正。
9、組合條形光源:四邊配置條形光,每邊照明獨立控制;可根據被測物需求調節需要照明角度,適用范圍廣。
應用案例:CB基板視覺檢測,IC元件視覺檢測,焊錫檢查,Mark點定位,顯微鏡照明,包裝條碼照明,球形物體照明等。
10、對位光源:對位速度快;視場大;精度高;體積小,便于檢測集成;亮度高,可選配輔助環形光源。
應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。
